SQL SERVER 差異備份的解析

差異備份是以上次完整備份為基底，將到目前的差異備份出來。大多數人的問題或許跟我一樣：「系統如何比對上次完整備份到現在有哪些差異？」。

SQL SERVER是以8K 為一個Page，這是SQL SERVER的最小儲存單位；而每8個連續的page則組成一個 「Extent」。Extent是SQL SERVER空間管理的最小單位。

每一個資料檔案（mdf/ndf）都是由多個extent所組成。為了管理及紀錄這些extent的狀態。SQL SERVER的每個資料檔中，有一些系統的頁面，如GAM、SGAM、PFS、IAM…等。透過這些頁面，來紀錄資料檔中的頁面情況。

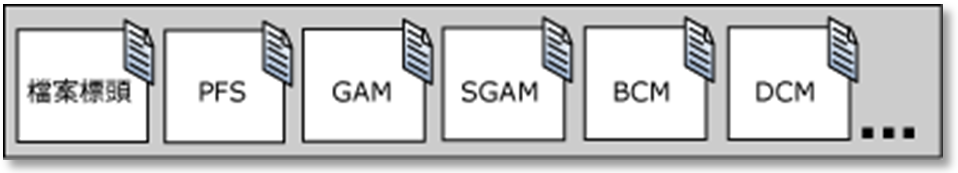

在這些系統的頁面中，有一個稱為DCM（Differential Changed Map）的頁面，每個資料檔至少有一個DCM頁面，它位於每個資料檔的第6頁（頁面編號從0起算）。

一個DCM頁可以保存63904個extent狀態訊息。每個DCM涵蓋了每個GAM的範圍。因此每隔511232頁，DCM會重複一個。第2個DCM頁會出現在第511238頁。

DCM是以bitmap的方式，來紀錄每個extent是否有過異動（0:未異動，1:有異動），當執行差異備份時，系統透過讀取DCM頁，來獲得哪些extent有異動，並備份那些有異動的extent，以完成差異的備份。但每次差異備份完，系統並不會去更改DCM的值，因此後續的差異備份動作，將會涵蓋之前的差異備份資料。

所以，差異備份的效能跟資料庫大小無關。差異備份的效能跟期間內的異動量相關。

差異備份實際測試

首先我們建立一個新的資料庫，並觀察它的DCM頁

create database TESTBAK

go

dbcc traceon(3604)

dbcc page(TESTBAK,1,6,3)

上述顯示的結果中，(1:0) 代表檔案編號1的第0頁。Extent並沒有所謂的ID來識別。通常以該extent的第1頁，來做為extent的識別碼。因此(1:0)，代表了第一個 extent，它包含了頁面編號1:0 ~ 1:7。至於CHANGED及NOT CHANGED，則表示了這些extent是否有被異動過 。

依上面的解釋，我們可以從上圖dbcc page的結果，計算出這個DB共有65個extent。

(（512-0）/8)+1 =65 （這個編號1的資料檔，共有65個extent）

當然，我們也可以直接用 dbcc showfilestats來查詢

接著，我們先對資料庫進行一次全備份，並再以dbcc page觀察DCM的情況

backup database TESTBAK to disk='c:\test\testbak.bak'

go

dbcc traceon(3604)
dbcc page(TESTBAK,1,6,3)

可以看到執行全備份後，DCM的bitmap有變化，大多數的DCM bit被變更為0（亦即NOT CHANGED），因為這些extent已經被備份了。

但或許你會覺得奇怪「全備份完後，不是所有的頁面應該都要標識成 NOT CHANGED才對，為什麼還是有些extent的狀態是CHANGED（已異動）」？

那是因為每次備份完成後，SQL Server會將有關該備份的訊息存儲在一些系統TABLE中。這會導致部分頁面在備份完後立即被更改，因此你永遠不會看到完全為（NOT CHANGED）的DCM。

DCM頁，Slot 1 offset 0xbe用於儲存bitmap，長度7992 bytes，扣除前4個bytes的record meta data。共有63904個bits可以用來存放extent的資訊。從頁頭0起算第194個byte開始，即為DCM bitmap。

為了再詳細的了解DCM，我們再次使用dbcc page將DCM頁的二進位資料顯示出來，跟上面的圖做一個比對。

dbcc page(TESTBAK,1,6,2)

上圖dbcc結果，DCM bitmap從0701…..開始。

DCM的解讀，要一個個byte來看：

例如

第一個byte：0x07=00000111

從右邊開始看，每個bit代表一個extent的狀態。因此00000111，表示第1-3個extent，是CHANGED。第4-8個extent是NOT CHANGE。如下表示：

(1:0) CHANGED

(1:8) CHANGED

(1:16) CHANGED

(1:24) NOT CHANGED

(1:32) NOT CHANGED

(1:40) NOT CHANGED

(1:48) NOT CHANGED

(1:56) NOT CHANGED

第二個byte：0x01=00000001

一樣從右邊開始看，由於這是第二個byte，因此它代表的是從(1:64)開始

(1:64) CHANGED

(1:72) NOT CHANGED

(1:80) NOT CHANGED

(1:88) NOT CHANGED

(1:96) NOT CHANGED

(1:104) NOT CHANGED

(1:112) NOT CHANGED

(1:120) NOT CHANGED

第三個byte：0x08=00001000

一樣從右邊開始看，由於這是第三個byte，因此它代表的是從(1:128)開始

(1:128) NOT CHANGED

(1:136) NOT CHANGED

(1:144) NOT CHANGED

(1:152) CHANGED

(1:160) NOT CHANGED

(1:168) NOT CHANGED

(1:176) NOT CHANGED

(1:184) NOT CHANGED

以上是逐步解析DCM bitmap的紀錄方式，以便徹底了解DCM page。我們可以將上面解析的結果，跟之前的顯示結果圖對照一下，檢查是否相同。

接下來，我們試著建立一個table，並新增一筆資料

create table test0219(c1 int identity,c2 varchar(10))

go

insert into test0219 values('test dcm')

go 10

接著我們透過dbcc ind，來檢查這個table建立在哪些個page之上

dbcc ind('TESTBAK','test0219',1)

我們可以看到test0219這個table是建立在page 77，其IAM page是在page 78。

對應到extent，會是在(1:72).

原本的 (1:72) NOT CHANGED。

這時候我們再用dbcc page檢查DCM頁。

dbcc page(TESTBAK,1,6,3)

如上圖，(1:72)已經被標示成 CHANGED。至於為什麼還有其它的頁面也會被異動？那是因為我們新增的是一個table，這個資訊也會被紀錄在一些系統table之中（如sysobjects、syscolumns、sysindexes等），所以才會看到有其它的頁面也跟著被標示成CHANGED。

接著，我們做一次差異備份，根據之前所說，差異備份並不會去異動DCM頁。也因此後面的差異備份才會包含前面的差異備份。

backup database TESTBAK to disk='c:\test\testbak.dif' with differential

go

dbcc page(TESTBAK,1,6,3)

經過差異備份後，DCM頁仍然保持不動。

接著我們再做一次全備份

backup database TESTBAK to disk='c:\test\testbak.bak'

go

dbcc page(TESTBAK,1,6,3)

我們可以看到，經過全備份後，DCM頁會被歸零。但如前所述，每次備份後，SQL Server會將有關該備份的訊息存儲在一些系統TABLE中。這會導致部分頁面在備份完後立即被更改，因此你永遠不會看到完全為（NOT CHANGED）的DCM。

從以上的說明及實驗中，我們知道DCM page是用來紀錄從上次完整備份之後，有哪些extent被異動過。

當執行差異備份時，系統僅需檢查DCM page，就可以很快的將有異動過的extent備份出來。因此差異備份的速度快慢，與資料庫大小無關，差異備份的速度與異動量相關。

差異備份完成後，系統並不會去將DCM page歸零，因此後面的差異備份，將會涵蓋之前的差異備份。所以差異備份出來的檔案大小，會逐次的增加，直至下次完整備份為止。

SQL SERVER的三種備份方式中，全備份及差異備份，主要是針對「資料」，這兩種備份方式與交易紀錄較無關係（這兩種備份方式為了能夠recovery，它也會備走部份所需要的交易紀錄）。因此差異備份檔並不具有時間點還原的特性，當然如果有多個差異備份，你可以選擇距你想要還原的時間點最近的差異備份檔來還原。但你無法指定在某個差異備份檔案中還原到的特定時間點。

我做這個實驗的目地，主要是想更詳細的了解差異備份及其背後的原理。也在過程中，讓我學習到更深入的東西。
